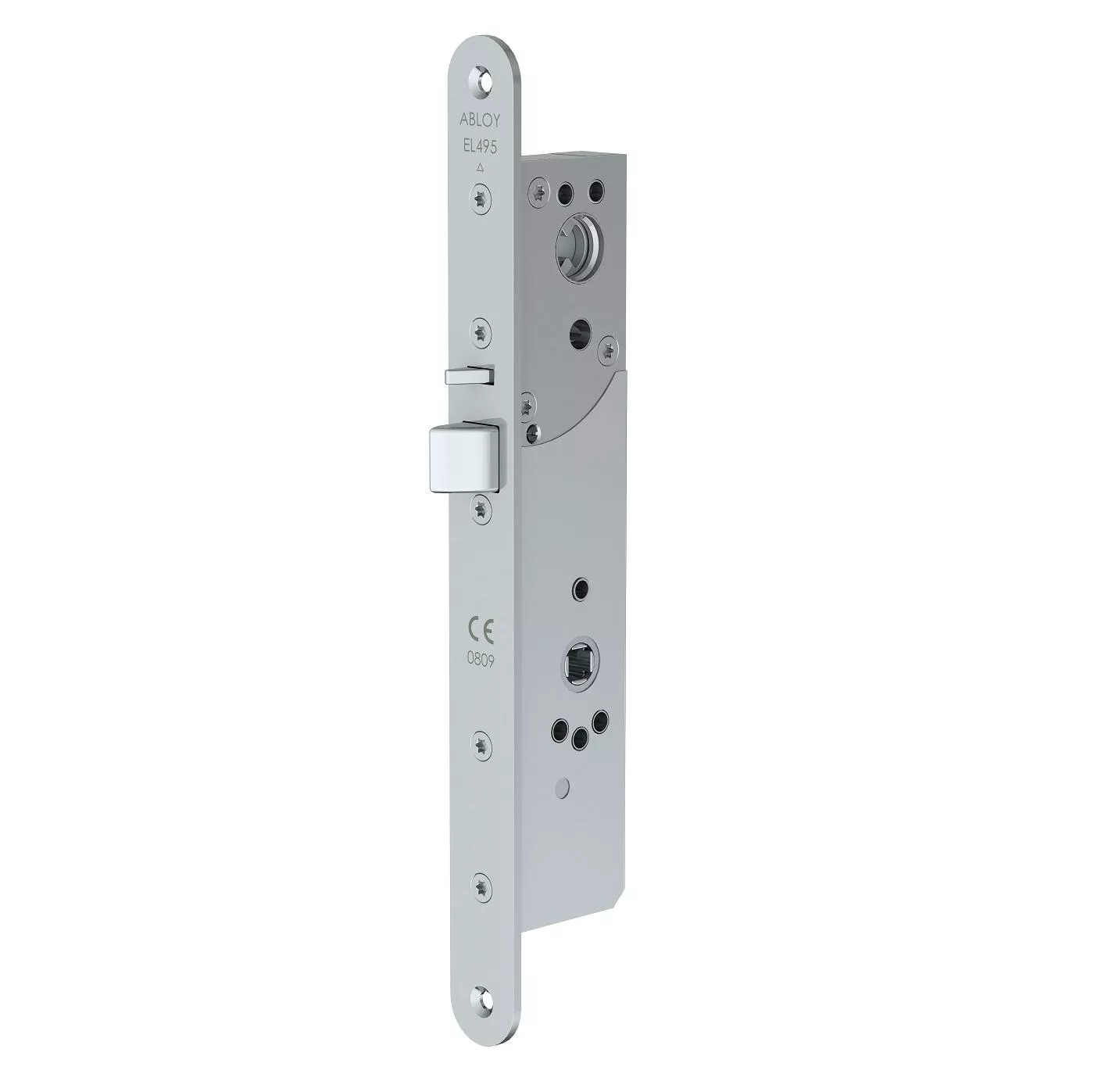

EL 495/35 / Моторный замок

ABLOY EL 495 – новый моторный замок скандинавского стандарта.

ABLOY EL 495 предназначен для профильных дверей с системой контроля удаленного доступа (СКУД) а так же для дверей аварийных и эвакуационных выходов с высокой степенью проходимости (испытан на 500 000 циклов открывания)

Устройство выхода (нажимная ручка, нажимная штанга) у замка ABLOY EL 495 постоянно подключено механическим способом к корпусу замка и всегда открывают его (EN 179 EN 1125)

Функция электрического управления ручкой выхода – отсутствует.

Доступна версия с индикацией открытия замка от цилиндра (требуется отдельный датчик Холла)

Для работы замка ABLOY EL 495 В составе СКУД либо охранной сигнализации предусмотрены индикация нажатия ручки и открывания замка от цилиндра, для предотвращения ложных срабатываний сигнала охранной сигнализации (тревоги) при санкционированном выходе.

Для работы замка ABLOY EL 495 совместно с  дверной автоматикой, при открытии замка от мотора, сигнал «Ригель убран» выдаёт автоматике разрешение на открытие двери.
При нажатии на нажимную ручку выхода - сигнал «Ригель убран» не выдаётся.
Сигнал «Ригель убран» заменяет микропереключатель, и улучшает практичность использования дверной автоматики, в том числе и при ручном открывании.

Подходит для противопожарных дверей (источник резервного питания встроен внутри корпуса, что в свою очередь обеспечивает фиксацию двери при обрыве питания.  Выход ригеля, в случае использовании замка на противопожарной двери,  устанавливается на 14 мм.)

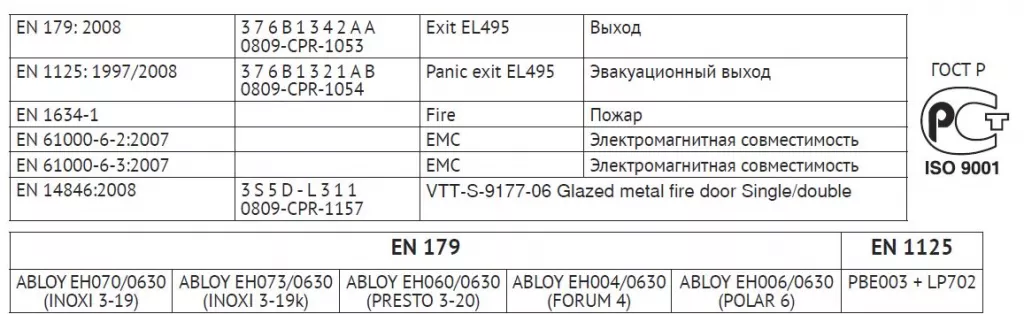

Соответствует стандартам  EN 179 АВАРИЙНЫЙ ВЫХОД (устройства аварийного выхода)
ВЫХОД ОТ РУЧКИ ИЛИ НАЖИМНОЙ ПЛАНКИ.
Соответствует стандартам  EN 1125 ЭВАКУАЦИОННЫЙ ВЫХОД (устройства эвакуационного выхода)
ВЫХОД ОТ НАЖИМНОЙ ШТАНГИ.

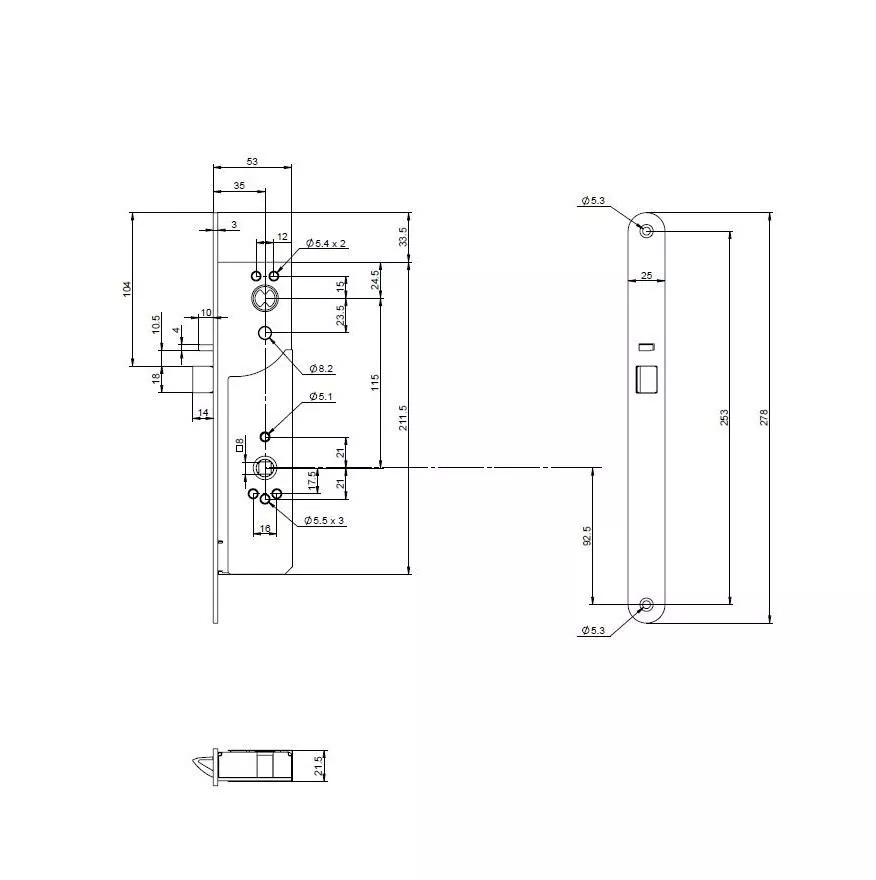

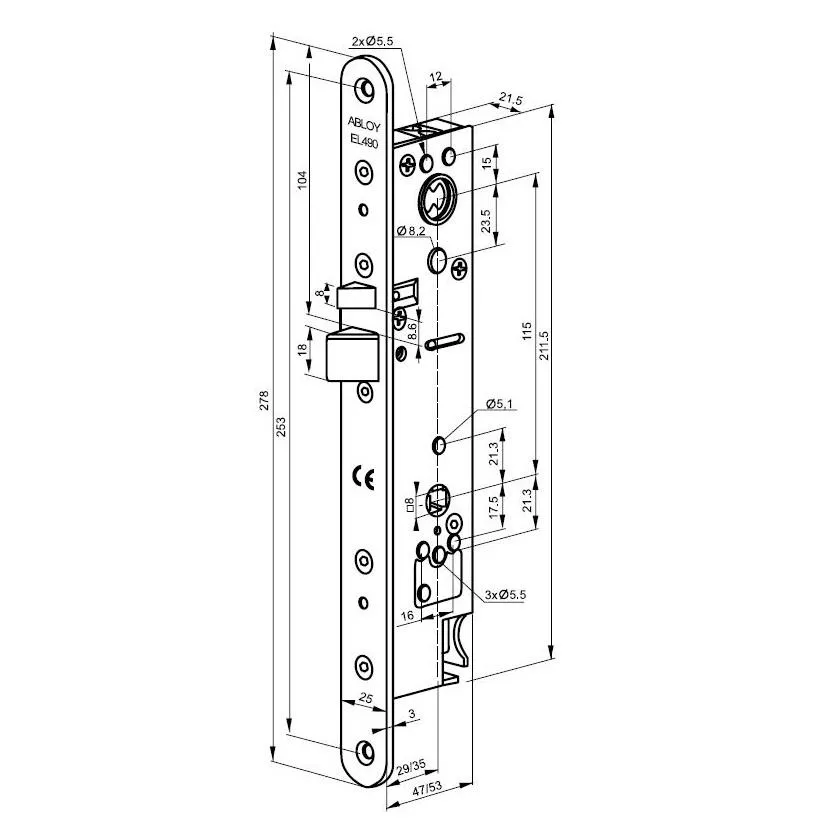

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочее напряжение                                                                   12-24VDC (-10%, +15%)

Потребление тока 12VDC                 Холостой ход 50mA, Norm. 600mA, Max. 1700m

Потребление тока 24VDC                  Холостой ход 25mA, Norm. 250mA, Max. 700mA

Фиксированная задержка                                                                        1,7 сек

Рабочая температура                                                                              -25°C...+70°C

Выход ригеля                                                                                            14 мм

Расстояние между ручкой и цилиндром                                                115 мм

Передняя планка                                                                                      25 мм

Дверной зазор                                                                                           2 – 5,5 мм

Шток                                                                                                           8 мм

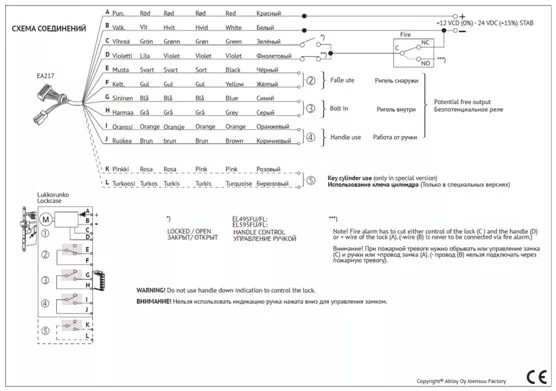

СХЕМА ПОДКЛЮЧЕНИЯ

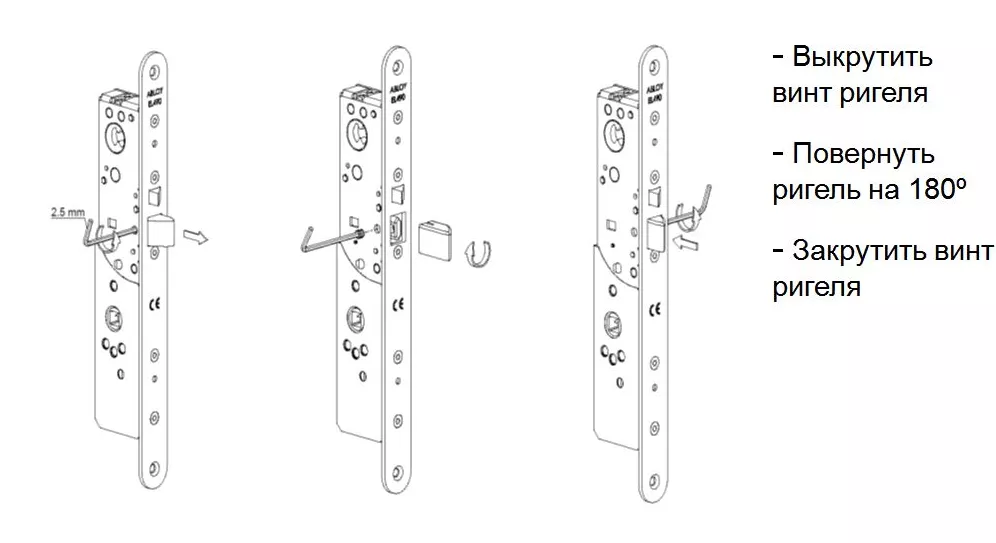

СМЕНА СТОРОННОСТИ
